ZMAQ气动薄膜切断阀 气动阀生产

ZMAQ气动薄膜切断阀 气动阀生产

产品品牌:正宣阀门

所属分类:气动调节阀

更新时间:2023-04-11

简要描述:ZMAQ气动薄膜切断阀波纹管密封型对移动的阀杆形成*的密封,堵绝了介质外漏的可能性。

详细说明:

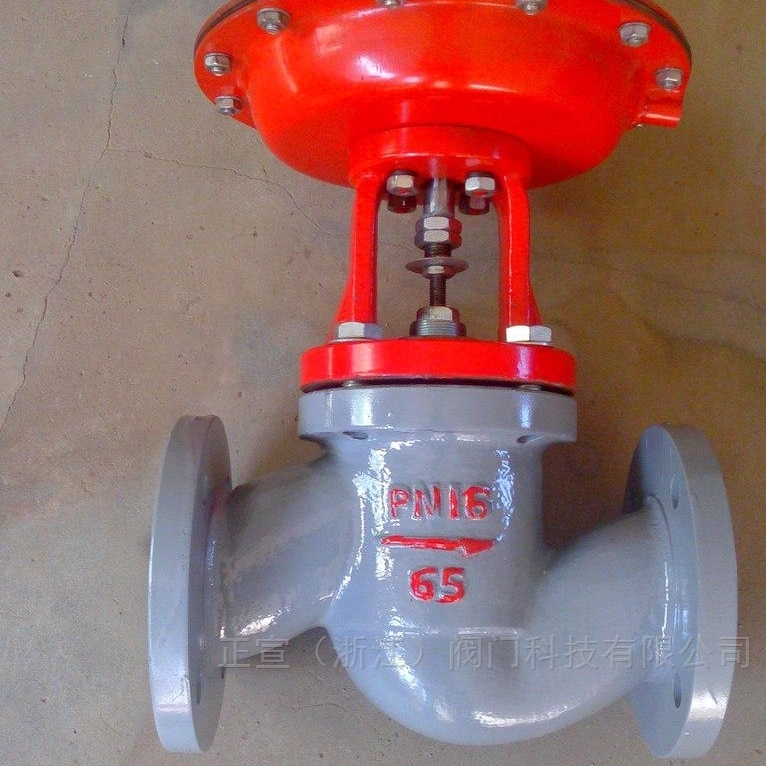

ZMAQ气动薄膜切断阀

产品概述:

ZMAQ气动薄膜切断阀(活塞)切断阀采用顶导向结构,配用多弹簧执行机构。 具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号,切断、开启或改变介质 流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10164046四种,公称口径范围DN20200mm。适用流体温度由-60450℃。泄漏量等级为IV级或VI级。流量特性为快开。

产品特点:

  1. 采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30
    2、阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。
    3、阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。
    4.平衡型阀内件,提高了切断阀的许用压差。
    5.波纹管密封型对移动的阀杆形成*的密封,堵绝了介质外漏的可能性。
    6.活塞式执行机构,操作力大,使用压差大。

主要性能参数:

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数kv

套筒





11

20

30

48

75

120

190

300

480

760

单座

5

7

11

20

30

48

75

120

190

300

480

760

三通

额定行程(mm)

8

12

20

25

40

50

允许泄漏量

硬密封(L/H

套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量

软密封(ml/min

0泄漏

膜片有效面积(cm2)(薄膜式切断阀)

100

200

400

600

1000

公称压力PN(MPa)

1.6 4.0 6.4

允许压差(MPa

单座

6.4

6.4

3.8

2.5

2.9

1.8

2.0

1.3

0.83

0.8

0.55

0.52

套筒

6.4

信号压力KPa

200(薄膜片)

回讯电压

AC220V/DC24V/DC110V



主要连接尺寸:

公称通径(mm)

20

25

32

40

50

65

80

100

125

150

200

额定流量系数

8

12

17

29

43

70

110

165

275

440

690

H3(mm)

398

392

404

427

443

532

558

577

728

940

995

A(mm)

194

230

306

394

496

L(mm)

PN16

150

160

180

200

230

290

310

350

400

480

600

PN64

230

260

300

340

380

430

500

550

650

D(mm)

PN16

105

115

140

150

165

185

200

220

250

285

340

PN64

130

140

155

170

180

205

215

250

295

345

415

订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价,有意者请lian系我们。
   我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的,为您提供新的阀门知识、好的服务、佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
   我们坚信正轩的产品是您的最终选择,我们愿以优异的质量,实惠的价位,一的售后服务与您共创辉煌的明天。细节决定成败,态度成就。顾客的满意就是我们的服务!质量三包、质保一年、技术指导!
